Будучи поставщиком центров гандри, я имел честь свидетельствовать о критической роли, которую эти машины играют в современном производстве. Геометрическая точность - это краеугольный камень производительности гандри -обработки, непосредственно влияя на качество обработанных деталей. В этом блоге я углубляюсь в ключевые показатели геометрической точности, которые необходимы для понимания и оценки возможностей этих передовых инструментов обработки.
Линейная точность движения
Одним из фундаментальных аспектов геометрической точности центра гантрийного центра является его точность линейного движения. Это включает в себя точность позиционирования и повторяемость вдоль линейных осей (обычно x, y и z -оси).
Точность позиционирования
Точность позиционирования относится к способности машины перемещаться в указанную позицию в рамках данной допуска. Обычно он измеряется как максимальное отклонение между командованным положением и фактическим положением таблицы или шпинделя машины. Например, если контроллер приводит к тому, что таблица перемещается в положение 100 мм вдоль оси x, фактическое положение может немного отклониться от этого значения. Высокий - качественный центр GANTRY будет иметь очень небольшую ошибку позиционирования, часто в диапазоне нескольких микрометров. Эта точность имеет решающее значение для обеспечения того, чтобы обработанные детали были правильными. В таких отраслях, как аэрокосмическая и автомобильная, где требуются плотные допуски, даже небольшая ошибка позиционирования может привести к деталям, которые не соответствуют должным образом или не соответствуют спецификациям производительности.
Повторяемость
Повторяемость - это способность машины возвращаться в одно и то же положение несколько раз с высокой степенью последовательности. Он измеряется как максимальное изменение в фактических положениях, когда машине приповеда, чтобы неоднократно перемещаться в одно и то же положение. Хорошая повторяемость необходима для массового производства, так как она гарантирует, что каждая часть в партии обрабатывается с одинаковыми размерами. Например, при производстве компонентов двигателя, если в центре обработки гантров плохая повторяемость, каждая часть может иметь немного разные измерения, что может повлиять на общую производительность и надежность двигателя.
Прямо
Прямо - еще один жизненно важный показатель геометрической точности. Это относится к прямолинейности линейного движения вдоль каждой оси. Существует два основных типа прямолинейности, которые обычно измеряются: вертикальная прямолинейность и горизонтальная прямота.
Вертикальная прямолинейность
Вертикальная прямолинейность измеряет, насколько прямая машина движется в вертикальном направлении (обычно вдоль оси z). Любое отклонение от совершенно прямого вертикального пути может привести к деталям, которые имеют конусную или не перпендикулярны рабочей поверхности. Например, при обработке плоской поверхности на заготовке, если ось z - плохая вертикальная прямолинейность, обработанная поверхность может быть не по -настоящему плоской, что может вызвать проблемы в последующих операциях сборки.
Горизонтальная прямолинейность
Горизонтальная прямолинейность связана с прямолинейностью движения вдоль оси x и y. Отклонение в горизонтальной прямолинейности может привести к деталям с неправильными размерами в горизонтальной плоскости. Например, при изготовлении точных форм плохая горизонтальная прямолинейность может привести к форм, которые не производят детали с правильной формой, что приводит к дефектам в литых продуктах.
Перпендикулярность
Перпендикулярность - это мера угла между двумя осями гантри -обрабатывающего центра. Крайне важно, чтобы оси x, y и z перпендикулярны друг другу в очень маленькой терпимости. Если оси не являются перпендикулярными, обработанные детали будут иметь угловые ошибки. Например, при производстве прямоугольных заготовков, если оси x и y не перпендикулярны, углы заготовки не будут составлять 90 градусов, что может повлиять на его соответствие и функцию. В отраслях, где детали должны быть собраны точно, такие как производство электроники, ошибки перпендикулярности могут привести к деталям, которые неправильно выравниваются, что приводит к неисправным продуктам.
Плоскостность рабочего стола
Плохость рабочего стола является важным показателем геометрической точности. Рабочий стол обеспечивает основу для заготовки во время обработки. Если рабочий стол не является плоским, заготовка может не удерживать в стабильном и уровне, что может привести к ошибкам обработки. Не -плоский рабочий стол может вызвать неравномерные силы резания во время обработки, что приводит к деталям с непоследовательными размерами. Кроме того, это также может привести к преждевременному износу режущих инструментов. Чтобы обеспечить хорошую плоскостность, рабочая стола обычно изготавливается из качественных материалов и подвергается точной обработке и процессам шлифования.
Шпиндель бег -
Шпиндель пробегает - выходу - это отклонение вращения шпинделя от идеального кругового пути. Есть два основных типа запуска шпинделя - Out: Radial Run - Out и Oxial Run - Out.
Радиальный забег -
Радиальный запуск - выход - это отклонение вращения шпинделя в радиальном направлении. Это может привести к тому, что режущий инструмент перемещается в нерегулярном пути во время обработки, что приводит к деталям с грубыми поверхностями и неправильными размерами. Например, при бурении отверстий, Radial Run - Out может привести к тому, что отверстия находятся вне округа или имеют больший диаметр, чем указанный.
Осевой пробег -
Осевая запуска - выходы - это отклонение вращения шпинделя в осевом направлении. Это может повлиять на глубину разреза во время обработки и может вызвать такие проблемы, как непоследовательные поверхностные отделки и неточные глубины отверстия. Например, при производстве передач, осевой пробег - выход может привести к передаче с неправильными профилями зубов, что может повлиять на плавность сетки передач и общую производительность системы передачи.
Угловая точность
Угловая точность важна для центров обработки гантри, которые способны выполнять угловую обработку, такие как фрезерование под углом или буровые отверстия под определенным углом. Это относится к точности способности машины позиционировать шпиндель или заготовку под указанным углом. Хорошая угловая точность имеет решающее значение для таких приложений, как производство конических передач и угловых конструктивных компонентов. Любое отклонение в угловой точности может привести к деталям, которые не соответствуют должным образом или не соответствуют необходимым критериям производительности.
Влияние факторов на геометрическую точность
Несколько факторов могут повлиять на геометрическую точность гантри -обрабатывающего центра. Качество механических компонентов машины, таких как направляющие рельсы, шариковые винты и подшипники, играет важную роль. Высокие компоненты качества с большей вероятностью обеспечивают точное и стабильное движение. Система управления машиной также оказывает большое влияние. Сложная система управления может компенсировать некоторые геометрические ошибки и обеспечить более точное движение. Кроме того, факторы окружающей среды, такие как температура и влажность, могут повлиять на геометрическую точность. Изменения температуры могут привести к расширению или сокращению компонентов машины, что приводит к изменению размерных и ошибок в движении. Следовательно, часто необходимо использовать центры обработки гэнтеров в контролируемой среде для поддержания их геометрической точности.
Важность геометрической точности в различных отраслях промышленности
Важность геометрической точности варьируется в разных отраслях. В аэрокосмической промышленности, где безопасность и производительность имеют первостепенное значение, требуются центры обработки гантров с чрезвычайно высокой геометрической точностью. Компоненты, используемые в самолетах, таких как лопасти турбины и конструктивные детали, должны быть обработаны с очень плотными допусками, чтобы обеспечить правильное функционирование и безопасность. В индустрии медицинских устройств также имеет решающее значение. Медицинские имплантаты, например, должны быть обработаны с высокой точностью, чтобы обеспечить надлежащую соответствие и совместимость с человеческим организмом. В индустрии потребительской электроники, где миниатюризация является тенденцией, центры обработки гантри используются для производства небольших и точных компонентов, а геометрическая точность имеет важное значение для обеспечения функциональности и надежности этих устройств.

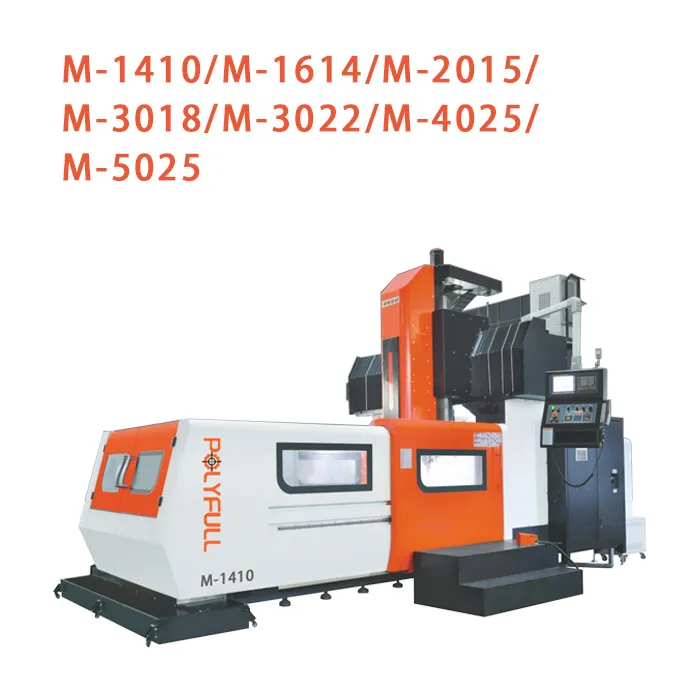

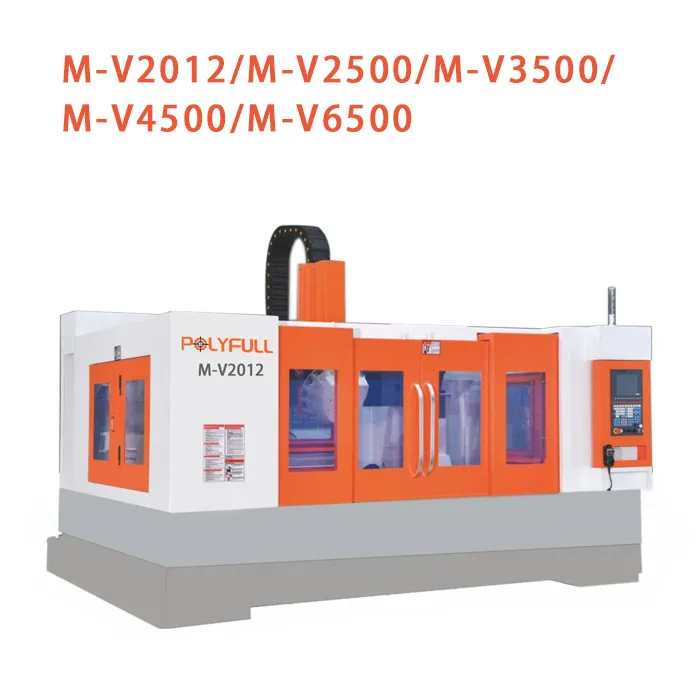

Как поставщик центров обработки гантри, мы понимаем важность этих показателей геометрической точности. НашЦентр обработки профиля GANTERВОбработливый центр гантрии, иВысокая жесткая железнодорожная обработка гантрииразработаны и изготовлены с учетом самых высоких стандартов геометрической точности. Мы используем передовые производственные процессы и качественные материалы, чтобы гарантировать, что наши машины могут соответствовать требовательным требованиям различных отраслей.
Если вы находитесь на рынке для центра гантрии и ищете машину с отличной геометрической точностью, мы приглашаем вас связаться с нами для подробного обсуждения. Наша команда экспертов может предоставить вам дополнительную информацию о наших продуктах и помочь вам выбрать правильный центр GANTRY для ваших конкретных потребностей.
Ссылки
- Смит, Дж. (2018). Точная технология обработки. Издатель: ABC Press.
- Джонсон Р. (2020). Геометрическая точность в производстве. Журнал производственной науки, 25 (3), 123 - 135.
- Браун, А. (2019). Достижения в дизайне гантри -обрабатывающего центра. Материалы Международной производственной конференции, 45 - 52.
