Что такое обрабатывающий центр?
Обрабатывающие центры являются критически важным оборудованием для обработки металлических деталей и компонентов в дополнение к их основной цели изготовления штампов. Например, обрабатывающие центры в автомобильной промышленности используются для эффективной шлифовки и сверления деталей двигателя, а также для изготовления штампов для компонентов кузова. Многие другие продукты, обычно используемые в повседневной жизни и в промышленных условиях, производятся в обрабатывающих центрах. Обрабатывающие центры имеют компьютеризированную функцию автоматической смены инструмента. Как правило, оператор должен менять инструменты на станке с ЧПУ. Однако обрабатывающие центры имеют сменный рычаг, который автоматически извлекает и заменяет инструменты из инструментального магазина, где инструменты хранятся во время обработки заготовок.
Преимущества обрабатывающего центра
Точность
Это обрабатывающие центры, которые обеспечивают очень высокое качество отделки, что позволяет повысить точность выполняемой работы.
Универсальный
Это обрабатывающие центры, которые универсальны, поскольку способны выполнять различные операции по обработке заготовки.
Высокоскоростной
Они отличаются высокой скоростью производства и могут автоматически выполнять многие операции с заготовкой.
Автоматизированный
Благодаря высокой степени автоматизации обрабатывающие центры повышают производительность и требуют меньше рабочей силы, что обеспечивает значительную экономию средств для работодателя.
почему выбрали нас
Профессиональная команда
Мы используем станки и роботов собственной разработки, чтобы предоставить клиентам гибкие автоматизированные производственные линии и повысить конкурентоспособность клиентов.
Наш сервис
Придерживаясь принципа «качественная продукция, высококачественное обслуживание». Мы предоставляем вам онлайн-ответы 24 часа в сутки.
Контроль качества
Стандартизированный и полностью оптимизированный контроль качества, мастерство в производственных процессах и технологическом оборудовании, гарантирующие качество продукции.
Наш продукт
Мы можем проектировать, разрабатывать, устанавливать, тестировать, отлаживать промышленных роботов, их узлы и сопутствующие принадлежности, включая устройства передачи креплений, устройства позиционирования и системы управления. Мы можем предоставить сварочных роботов, роботов для резки, покрасочных роботов, сборочных роботов, полировальных роботов, роботов для подачи, инспекционных роботов, роботов для дуговой сварки и так далее.
Изготовление металлических деталей обычно включает шлифовку поверхностей и канавок, а также использование ряда сложных методов обработки, таких как сверление, расточка (расширение отверстий) и нарезание резьбы. Традиционно для этих процессов обработки выборочно использовались различные режущие инструменты, такие как фрезы, концевые фрезы, сверла, расточные инструменты и метчики.
С появлением позже токарных станков с ЧПУ была разработана функция смены инструмента с ручным управлением, называемая револьверной головкой, что сделало замену лезвий более удобной. Обрабатывающие центры продвигают эту идею на шаг вперед с помощью автоматизированной смены инструмента с компьютерным управлением. Обрабатывающие центры могут непрерывно выполнять несколько типов обработки одновременно на разных поверхностях заготовки, что значительно повышает эффективность производства. Даже сегодня обрабатывающие центры продолжают совершенствоваться с каждым годом, повышая точность и скорость обработки, что делает их основополагающей частью производственного процесса. Посетите любой металлообрабатывающий завод, чтобы увидеть ряд обрабатывающих центров, работающих непрерывно изо дня в день. Для контроля за станками требуется всего несколько операторов на месте.
1. Зона главного шпинделя
Основная область шпинделя отвечает за удержание режущих инструментов и обеспечение необходимого вращения для операций обработки. В ней размещаются приводы двигателя и головка шпинделя, что способствует точности и эффективности процесса. Область шпинделя играет ключевую роль в достижении желаемой чистоты поверхности и точности заготовок.
2.Механизм подачи конуса
Механизм подачи конуса является неотъемлемой частью обрабатывающего центра, который обеспечивает точное позиционирование и перемещение режущих инструментов. Он контролирует глубину и ориентацию инструментов, обеспечивая плавные и точные разрезы. Этот механизм работает в координации с серводвигателем, что делает его важнейшим компонентом, определяющим качество готовой продукции.
3.Система автоматической смены инструмента (ATC)
Система автоматической смены инструмента (ATC) является новаторской функцией в обрабатывающих центрах. Она обеспечивает быструю и эффективную смену инструмента, сокращая ручное вмешательство и время цикла. Система ATC включает магазин инструментов, где хранятся различные режущие инструменты, что позволяет станку легко переключаться между инструментами. Это повышает эффективность производства и обеспечивает универсальность в операциях обработки.
4.Магазин инструментов
Магазин инструментов является неотъемлемой частью системы ATC. Он хранит различные режущие инструменты, такие как концевые фрезы, сверла и многое другое, обеспечивая центральное хранилище для инструментов, необходимых в процессе обработки. Магазин инструментов обеспечивает выбор и размещение в шпинделе правильного инструмента, что обеспечивает быструю смену и непрерывную работу.
5.Система автоматической смены поддонов (APC)
Разработанная для повышения производительности и минимизации простоев, система автоматической смены поддонов (apc) автоматизирует загрузку и выгрузку заготовок. Система apc состоит из нескольких поддонов, которые могут быть предварительно загружены сырьем, что позволяет производить непрерывную обработку. Такая автоматизация значительно повышает эффективность производства, сокращая ручную обработку и ошибки.
6.Система удаления стружки и охлаждающей жидкости
Процессы обработки генерируют стружку и требуют охлаждения для поддержания срока службы инструмента и качества деталей. Система обработки стружки и охлаждающей жидкости управляет этими аспектами, собирая стружку через конвейеры для стружки и подавая необходимую охлаждающую жидкость в зону резания. Эта система обеспечивает чистую и эффективную рабочую среду, способствуя долговечности и производительности станка.
7.Детекторы перегрузки и износа
Обрабатывающие центры оснащены устройствами защиты от перегрузки и датчиками износа для контроля износа инструмента и производительности станка. Эти датчики обнаруживают ненормальные условия, такие как поломка инструмента или чрезмерная нагрузка, и выдают оповещения для предотвращения потенциального повреждения. Эти функции добавляют уровень безопасности и надежности, обеспечивая постоянное качество и минимизируя незапланированные простои.
8.Механизм автоматического управления дверью
Современные обрабатывающие центры часто включают в себя механизм автоматического управления дверьми, который обеспечивает легкий доступ к рабочей зоне. Эта функция добавляет удобства и безопасности, позволяя операторам загружать и выгружать заготовки без усилий, без необходимости вручную открывать и закрывать тяжелые двери.
Ось X
Управляет движением инструмента или рабочего стола влево и вправо.
Ось Y
Управляет движением инструмента или рабочего стола вперед и назад.
Ось Z
Управляет движением инструмента или рабочего стола вверх и вниз.
Ось А
Управляет вращением вокруг оси X.
B-ось
Управляет вращением вокруг оси Y.
Ось С
Отвечает за вращение вокруг оси Z. Вместе эти оси обеспечивают полный контроль над положением, ориентацией и движением режущего инструмента, позволяя выполнять сложные и точные процессы обработки.
Какие существуют типы обрабатывающих центров?

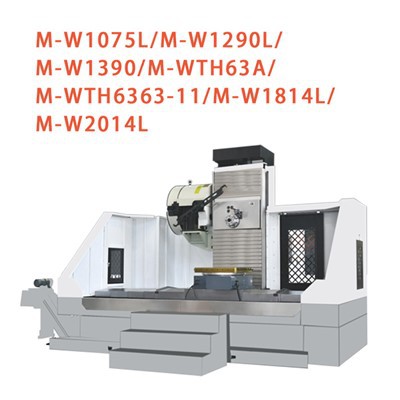

Горизонтальный обрабатывающий центр (ГОЦ)
Горизонтальный обрабатывающий центр (hmc) определяется горизонтальной ориентацией шпинделя. Благодаря высокой жесткости и прочной конструкции эти станки предназначены для обработки тяжелых заготовок. hmc обычно включает в себя систему автоматической смены паллет (apc) с шестью-восемью паллетами, что позволяет непрерывно работать с различными деталями без ручного вмешательства. Разработанные для крупносерийного производства, hmcs известны высокой скоростью съема материала (mrr). Их горизонтальная установка позволяет эффективно обрабатывать до 4 поверхностей без переориентации заготовки. Металлическая стружка отваливается от заготовки, предотвращая накопление и повышая пригодность для таких операций, как расточка.
Вертикальный обрабатывающий центр (ВОМЦ)
Вертикальный обрабатывающий центр (vmc) характеризуется вертикально выровненным шпинделем, что обеспечивает доступность и адаптивность. Такие центры обычно включают системы ATC и APC, но с более компактной конструкцией, что делает их подходящими для небольших помещений или индивидуальных пользователей. Вертикальное выравнивание шпинделя означает, что металлическая стружка может скапливаться на поверхности заготовки и ее необходимо очищать. С вариантами от моделей с 3-осью до 4-осью, vmcs могут получать доступ к заготовкам под разными углами без ручной регулировки.
Универсальный станочный центр (УМЦ)
Универсальный обрабатывающий центр (umc) выделяется своей способностью ориентировать шпиндель как горизонтально, так и вертикально. Часто охватывая системы 5-axis или выше, umcs могут получить доступ к заготовке с нескольких сторон за одну установку, что позволяет выполнять сложные процессы обработки. Например, umc с 5-axis перемещает режущий инструмент вдоль линейных осей x, y и z, вращаясь по осям a и b. Это обеспечивает исключительную точность при изготовлении таких компонентов, как детали для аэрокосмической промышленности или сложные формы. Используя более короткие режущие инструменты с широким диапазоном скоростей, umcs минимизируют вибрацию и повышают эффективность производства, одновременно сокращая время цикла.
Какие типичные операции выполняются на обрабатывающем центре?
Фрезерование
Фрезерование подразумевает удаление материала для придания формы заготовке с помощью вращающихся фрез. Его можно использовать для создания самых разнообразных сложных форм и элементов, таких как пазы, карманы и даже сложные контуры поверхности, что делает его одной из самых универсальных операций обработки.
Бурение
Сверление — это процесс создания отверстий в заготовке. Он выполняется с помощью вращающегося режущего инструмента, обычно сверла, которое движется вдоль оси отверстия. Сверла бывают разных размеров и типов, что позволяет делать отверстия разного диаметра и глубины.
Скучный
Расточка используется для увеличения существующих отверстий с высокой точностью. В отличие от сверления, которое создает отверстие, расточка точно настраивает диаметр до точных допусков. Расточка также может использоваться для исправления любого смещения в отверстии, гарантируя, что оно будет идеально цилиндрическим.
Нажатие
Нарезание резьбы подразумевает нарезание резьбы внутри отверстия, что обеспечивает путь для винтов или других резьбовых объектов. В этом процессе используется специализированный инструмент, известный как метчик, который нарезается способом, соответствующим желаемому рисунку резьбы. Это необходимо для приложений, требующих надежного крепления компонентов.
Шлифовка
Шлифование позволяет получить тонкую отделку поверхности с помощью абразивного круга. В отличие от фрезерования или токарной обработки шлифование удаляет материал очень медленно и малыми порциями, что позволяет очень точно контролировать форму и отделку поверхности. Его часто используют для отделки деталей, требующих гладких поверхностей или жестких допусков.
Развертывание
Развертывание позволяет точно настроить размер просверленных отверстий, обеспечивая более высокую точность, чем простое сверление. Развертка, которая является специализированным инструментом с режущими кромками, используется для небольшого увеличения отверстия и улучшения его отделки и выравнивания. Развертывание гарантирует, что отверстия будут точного размера и идеально круглыми.
1.Автомобильная промышленность
В автомобильной промышленности обрабатывающие центры необходимы для производства широкого спектра деталей, включая компоненты двигателя, коробки передач, шасси, тормозные системы и рамы. Они обеспечивают эффективное изготовление сложных деталей, способствуя повышению топливной эффективности, производительности и безопасности.
2.Авиационно-космическая промышленность
Аэрокосмическая промышленность в значительной степени опирается на обрабатывающие центры для изготовления сложных, высокоточных деталей. К ним относятся лопатки турбин, компоненты фюзеляжа, шасси и корпуса авионики. Использование передовых технологий обработки обеспечивает соблюдение строгих стандартов качества и правил в этой критически важной для безопасности области.
3.Медицинская промышленность
Центры обработки в медицинской промышленности жизненно важны для производства различных устройств и оборудования. От хирургических инструментов до протезов и имплантатов, высокая точность, предлагаемая этими центрами, обеспечивает безопасность пациентов и эффективность медицинских процедур.
4.Нефтегазовая промышленность
Нефтегазовый сектор использует обрабатывающие центры для создания различных компонентов, необходимых для разведки, бурения и добычи. Это включает в себя изготовление корпусов клапанов, буровых инструментов, деталей насосов и систем стояков, все из которых разработаны для того, чтобы выдерживать экстремальные условия окружающей среды.
5.Электронная промышленность
Обрабатывающие центры играют важную роль в электронной промышленности для изготовления деталей, используемых в электронных устройствах. Это включает в себя прецизионное изготовление разъемов, корпусов, радиаторов и полупроводниковых компонентов. Эти детали являются основополагающими для различных продуктов, таких как смартфоны, компьютеры и другая бытовая электроника.
6.Морская промышленность
В морской промышленности обрабатывающие центры используются для производства компонентов для кораблей, подводных лодок и морских платформ. Сюда входят гребные винты, детали двигателей, гидравлические системы и элементы конструкции. Надежность и точность обрабатывающих центров обеспечивают долговечность и производительность морских судов.
7.Энергетическая промышленность
Энергетический сектор использует обрабатывающие центры в производстве компонентов для систем возобновляемой энергии и традиционных электростанций. Лопасти ветряных турбин, рамы солнечных панелей, компоненты гидроэлектрических турбин и детали ядерных реакторов — вот примеры применений, требующих точной обработки.
8.Строительная промышленность
Обрабатывающие центры используются в строительной отрасли для производства компонентов тяжелого оборудования и структурных элементов. Это включает в себя создание шестерен, соединений, подшипников и других деталей, необходимых для машин, таких как краны, экскаваторы и бульдозеры.
Обрабатывающие центры должны соответствовать определенным техническим характеристикам, чтобы они могли выполнять операции должным образом. Они не только должны иметь определенные инструменты и следовать необходимым программам, но и их конструкция должна соответствовать ряду требований. Например, материал для изготовления опор этих центров должен обладать высокой прочностью. Так, при изготовлении опор и верстака используются чугун, серый чугун, кованая сталь или полимербетон. Одна из причин, по которой могут выходить из строя станки, связана с тепловым расширением, поскольку источники температуры бывают внешними и внутренними. Обрабатывающие центры должны иметь материалы, элементы и механизмы, которые позволяют поддерживать оптимальную температуру для операций обработки, например, использование смазочно-охлаждающей жидкости, которая позволяет охлаждать зону обработки.
Обрабатывающие центры — это большие компьютеры, способные преобразовывать проект детали, созданной компьютером, в реальную жизнь. Как вы уже знаете, язык ЧПУ работает, потому что предыдущая конструкция детали создается с помощью компьютерного программного обеспечения (CAD и CAM). Они позволяют вам проектировать деталь, а затем переводить эту конструкцию на язык ЧПУ станка. Для выполнения этих процессов обрабатывающий центр должен иметь определенные компьютерные компоненты. Например, иметь центральный процессор (ЦП), иметь входные и выходные периферийные устройства, блоки для хранения данных и блок связи с ПЛК. ЦП является одной из важнейших частей этих станков, поскольку они вычисляют положение осей, смещения и программы работы оборудования. Информация поступает в ЦП благодаря входным периферийным устройствам, таким как оптические линейки, соединение с компьютером или клавиатура. Выходные периферийные устройства, в свою очередь, позволяют получать информацию, предоставленную ЦП. Монитор станка является одним из таких выходных периферийных устройств. Когда данные были обработаны в ЦП, информация передается в различные части станка; это позволяет выполнить определенную программу на детали. Эта передача данных осуществляется не с помощью ЦП, а с помощью ПЛК.
Наш завод
Dalian Polyfull Intelligence Technology Co., Ltd. является профессиональным предприятием по производству станков, основная продукция включает токарные станки, фрезерные станки, шлифовальные станки и т. д., и в соответствии с потребностями клиентов мы также можем проектировать и производить различные специальные станки, чтобы предоставлять соответствующие услуги по модернизации и трансформации технологий в области станков. Между тем, мы являемся компанией, которая производит автоматизированных роботов. Мы можем проектировать, разрабатывать, устанавливать, тестировать, отлаживать промышленных роботов, их блоки и сопутствующие принадлежности, включая устройство передачи приспособлений, устройство позиционирования и систему управления. Мы можем предоставить сварочного робота, робота для резки, робота для покраски, робота для сборки, робота для полировки, робота для подачи, робота для проверки, робота для дуговой сварки и т. д. Мы предоставили множество рекомендаций для отрасли автоматизации в Китае.
